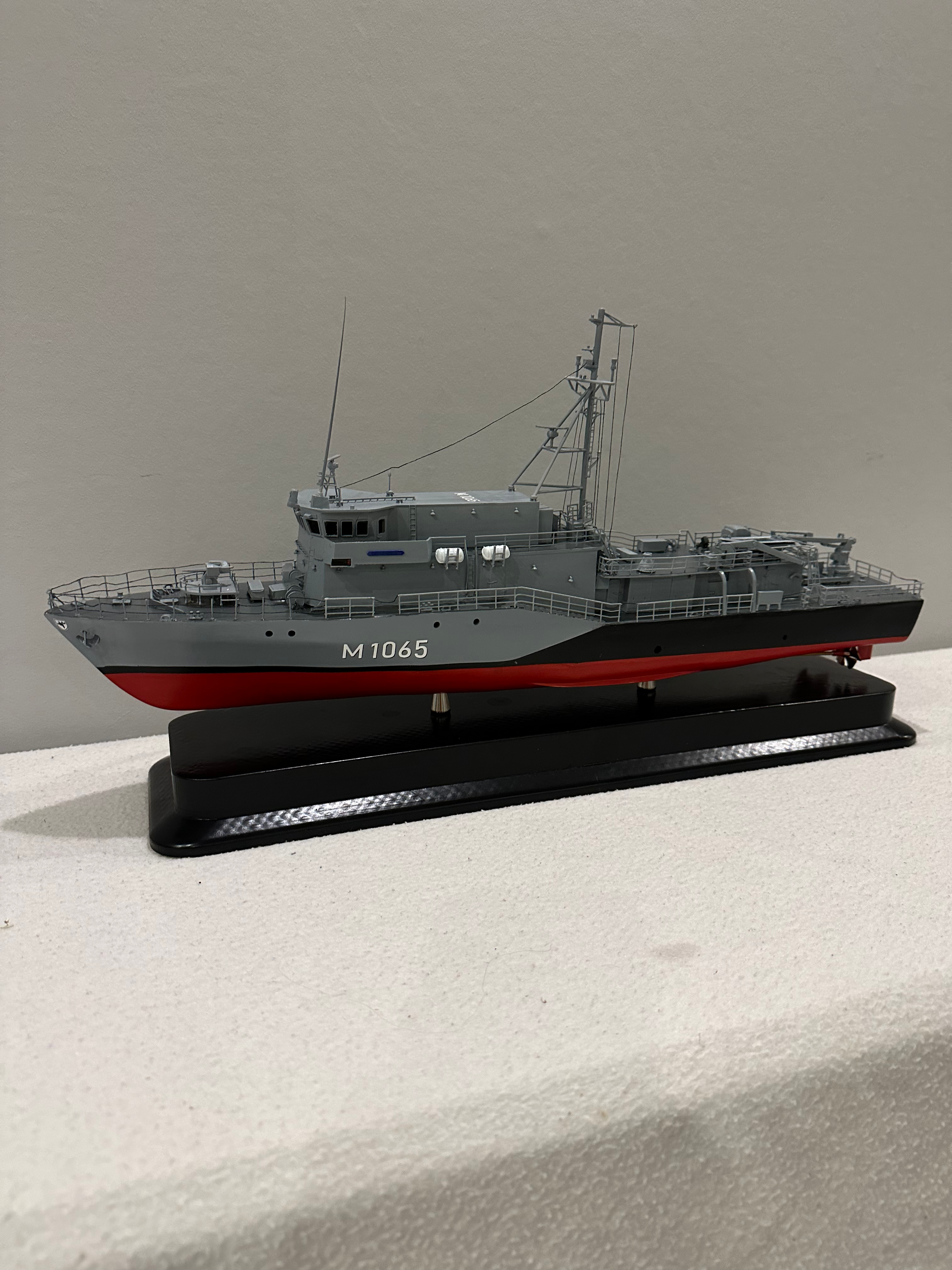

Minenjagdboot Frankenthal-Klasse 332

Die Minenabwehreinheiten der deutschen Marine basieren seit anfang der 90er Jahre auf einem Einheitsrumpf. Auf dieser Basis wurde eine Vielzahl an Minenabwehrbooten geschaffen. Darunter zählt auch die Frankenthal-Klasse, welche als Minenjagdboot konzipiert wurde und auf der Rumpfbasis aufbaut.

WIr lassen diese Bootsklasse wieder aufleben und präsenteren das Minenjagdboot der Frankenhtal-Klasse als 3D-druckbaren Komplettbausatz.

Das Modell

Der Rumpf wird in 7 Sektionen gedruckt. Dadurch lassen sich beliebig große Maßstäbe drucken. Das Modell wurde für eine vielzahl an Maßstäben konzipiert. Bei 1:50 wird das Boot eine Länge von ca. 1088 mm und eine Breite von ca. 184 mm erhalten. Bei einem Maßstab von 1:50 werden 200x200x200mm Druckraum benötigt. Bei einem Maßstab von 1:40 235x235x235mm.

Das Modell ist mit herkömmlichen PLA druckbar. Wir empfehlen jedoch etwas "elastischeres" Material, wie bpsw. PLA+. Dieses hat eine bessere Biegbarkeit und macht das Boot weniger für Brüche anfällig. Ein Druck mit ABS oder PETG ist natürlich auch möglich.

Der Rumpf ist für den Druck mit PLA stabil genug. Die Rumpfwände sind stabil gestaltet, sodass ihr bei der Oberflächenbearbeitung des Rumpfes keine sorge über einen Bruch des Rumpfes machen müsst.

Unsere Vorteile
Dieses Modell ist für keinen spezifischen Maßstab designed. Beachte jedoch, dass die Detailqualität mit dem Maßstab variiert. Je kleiner dein Modell, desto mehr Details gehen verloren.
Beliebig viele Kopien - Kaufe das Produkt einmal und verwende es für deine ganze Flotte.
Bestimme selbst, welche Materialien du zum Druck verwendest.
Die Grenzen des Drucks werden durch deinen 3D Drucker bestimmt. Der Bauraum deines Druckers legt den maximal möglichen Maßstab fest.
Die Rumpfteile werden verklebt und bieten in den Spanten die Möglichkeit, diese zusätzlich mit Schrauben miteinander zu verbinden. So übernimmt der Klebstoff lediglich die Funktion der abdichtung. Ein weiterer Vorteil ist auch, dass die Schrauben den Druck während des Klebens gleichmäßig auf die Klebefläche ausübt und so eine nahezu perfekte Verklebung stattfindet. Riesige Schraubzwingen sind dann nicht mehr erforderlich.
Während Klebstoff im alter an Halt verliert sorgt die Verschraubung dafür, dass euer Rumpf auch im Alter seine Stabilität weiter behält. Verklebte Rümpfe werden im Alter brüchig und so entsteht die Gefahr, dass geklebte Rümpfe bei stößen an den Klebestellen brechen können. Dies kann im schlimmsten Fall ein Verlust des gesamten Modells bedeuten. Ist der Rumpf verschraubt, wird diese Gefahr auf ein Minumum reduziert und du hast länger spaß an deinem Modell.

Kombiniere FDM und Resin-Druck

Hole noch mehr aus dem Bausatz raus, indem du große Bauteile mit deinem FDM-Drucker druckst und kleine Detailbauteile mit deinem Resin-Drucker nutzt. Generell sind alle Teile so konzipiert, dass du alle Bauteile mit dem FDM Drucker drucken kannst, jedoch kannst du deinem Boot einen noch detaillierteren Kick geben, wenn du beide Varianten kombinierst. Selbstsverständlich kannst du das Modell auch komplett mit deinem Resin-Drucker drucken.

RC Kompatibilität

Das Modell ist für die Verwendung als RC-Boot nutzbar. Entsprechende Fundamente für Servos und Motoren sind im Rumpf vorhanden und werden teils regulär mit in die Struktur gedruckt. Separate Montageplatten mit vorbereiteten Montagelöchern für die vorderen Sektionen sind ebenfalls enthalten und können bei Bedarf mit ausgedruckt werden.

In den Bildern findet ihr eine Tabelle, in welcher das Boot in dieverse Maßstäbe umgerechnet wird. Für die Maßstäbe 1:40 und 1:50 ist aufgeführt, welche Dimensionen für etwaige Beschlagteile vorgesehen sind.

Entsprechende Beschlagteile zum Boot müssen separat erworben werden.

Lieferumfang

In diesem Set sind alle Teile zum Druck des Modells enthalten. Du brauchst lediglich die Beschlagteile für den Betrieb als RC-Boot oder Antriebswellen und Propeller, wenn du das Modell lediglich als Standmodell verwendest.

Mit dabei sind bspw.:
Rumpf KL332 / 333 / 343 / 352
Oberdeck KL332
Deckaufbau Vorn / Brücke (alle Klassen)
Deckaufbau Heck - KL332
MLG27mm
5m Bereitschaftsboot
Knickarmkran
Bootsverladekran
Navigationsradar
Rettungsinsel-Container

Die Anleitung ist in deutscher und englischer Sprache verfügbar.

Solltet ihr Fragen zum Modell haben, nutzt das Kontaktformular.
